C.P. Bourg SBM4
C.P. Bourg SBM4
Esta confeccionadora de cuadernillos dispone de una configuración totalmente automática que controla el tamaño del documento y la ubicación de la costura para tamaños habituales de papel...

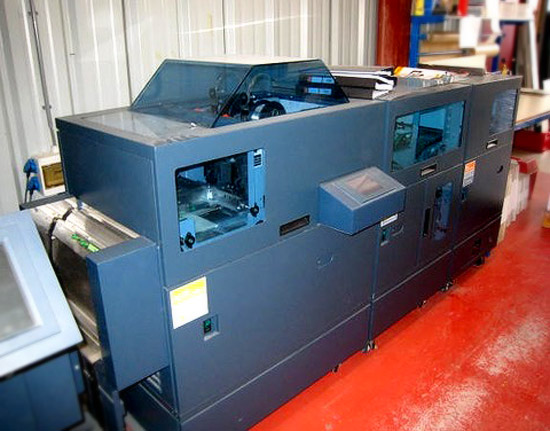

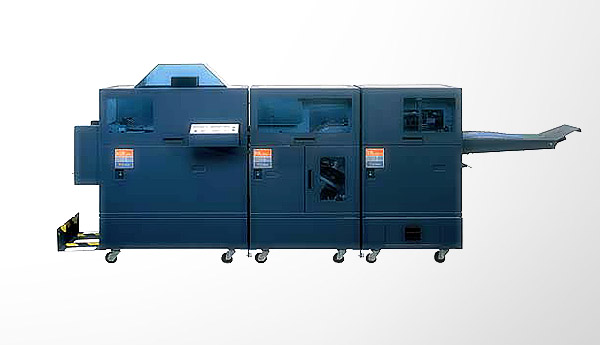

La confeccionadora de cuadernillos modular SBM4 está formada por 3 unidades diferentes: cosedora, plegadora y guillotina.
Esta confeccionadora de cuadernillos dispone de una configuración totalmente automática que controla el tamaño del documento y la ubicación de la costura para tamaños habituales de papel.
La SBM4 procesa el papel a través de un recorrido recto, horizontal y visible.
La SBM4 está equipada con una transmisión positiva en todo el recorrido del papel.
La SBM4 admite varios tipos de material de papel, incluido el estucado. Véase la tabla de capacidad de procesamiento de papel.
Cosido: realizado por 2,3 ó 4 cabezales de cosido de gran fiabilidad y regulación automática con remachadoras activas.
El hilo de cosido se suministra en bobinas autoenhebrantes que puede sustituir el cliente sin necesidad de herramientas.
SBM4 permite elegir entre cuatro modos de cuadernillos:
- Cosido a caballete (22 hojas con pliegue/recorte).
- Cosido superior/lateral (22 hojas plegadas, el recorte se desactiva de forma automática, o 55 hojas sólo cosidas).
- Cosido en esquina (22 hojas plegadas, el recorte se desactiva de forma automática, o 55 hojas sólo cosidas).
- Sin costura (22 hojas plegadas con o sin recorte).
Plegado: dos pares de cilindros de pliegue hacen los libros plegados más planos. La plegadora se detiene, ya que está equipada con un sistema de ajuste de desvío para que la calidad de los pliegues sea óptima.
Guillotinado: recorte frontal con dos cuchillas (puede cortar un máx. de 14 mm del libro).
Esta confeccionadora de cuadernillos dispone de una configuración totalmente automática que controla el tamaño del documento y la ubicación de la costura para tamaños habituales de papel.
La SBM4 procesa el papel a través de un recorrido recto, horizontal y visible. La SBM4 está equipada con una transmisión positiva en todo el recorrido del papel. La SBM4 admite varios tipos de material de papel, incluido el estucado. Véase la tabla de capacidad de procesamiento de papel.Cosido: realizado por 2,3 ó 4 cabezales de cosido de gran fiabilidad y regulación automática con remachadoras activas.
El hilo de cosido se suministra en bobinas autoenhebrantes que puede sustituir el cliente sin necesidad de herramientas.
SBM4 permite elegir entre cuatro modos de cuadernillos:
- Cosido a caballete (22 hojas con pliegue/recorte).
- Cosido superior/lateral (22 hojas plegadas, el recorte se desactiva de forma automática, o 55 hojas sólo cosidas).
- Cosido en esquina (22 hojas plegadas, el recorte se desactiva de forma automática, o 55 hojas sólo cosidas).
- Sin costura (22 hojas plegadas con o sin recorte).
Plegado: dos pares de cilindros de pliegue hacen los libros plegados más planos. La plegadora se detiene, ya que está equipada con un sistema de ajuste de desvío para que la calidad de los pliegues sea óptima.
Guillotinado: recorte frontal con dos cuchillas (puede cortar un máx. de 14 mm del libro).

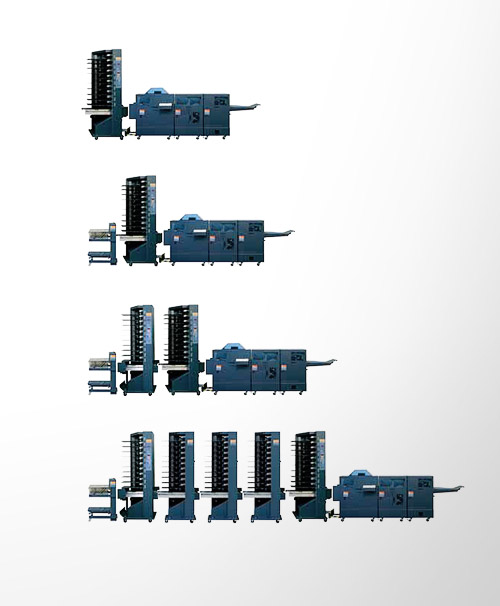

Interfaz gráfica de usuario con pantalla táctil para configuración y control. Configuración rápida y totalmente automatizada sin necesidad de herramientas para cualquier tamaño de papel, incluidos los tipos que no son estándar. En la memoria interna se pueden guardar hasta 32 tareas identificadas con un nombre, todas ellas totalmente personalizares. Capacidad para ajustar la configuración durante el funcionamiento. Detección de atascos en todo el recorrido del papel. BST10-d principal +SBM4
TD-d + LH Equipo de salida + BST10-d principal + SBM4
TD-d + BST10-d izquierda + BST10-d principal + SBM4
TD-d + BST10-d izquierda + BST10-d adicional + BST 10-d adicional + BST10-d adicional + BST10-d principal + SBM4
Ajustes de tiempo totalmente automáticos para optimizar la calidad de los libros. Acceso visual muy fácil al papel para despejar atascos. Diseñada para conexión con alzadoras BST10-d y BST10-d+ de Bourg. Ruta de papel centrada para una mayor calidad del cuadernillo; proceso de registro automático basado en el tamaño del papel. Cabezales de costura equipados con una exclusiva bobina de hilo autoenhebrante de alta fiabilidad (cambio de bobina sin necesidad de herramientas). Posibilidad de cosido en bucle con cabezales de costura Hohner. La cosedora se suministra con bandeja de recepción para la salida de los cuadernillos con costura superior/lateral/esquina. La plegadora se suministra con cinta de salida (capacidad máxima de 42 cuadernillos A4/8,5" x M" 10 hojas 80 gsm/20 Ib o equivalente). Cinta de desvío opcional para separación visual de juegos. CAPACIDAD DE PROCESAMIENTO: PESO DE LOS MATERIALESEstucado/sin estucar
De 60 gsm a 200 gsm o 16 Ib a 90 Ib
Cubierta:
De 80 gsm a 300 gsm o 20 Ib a 110 Ib
TAMAÑO DEL PAPEL(dimensiones en proceso x, proceso cruzado)
- Cosido a caballete:
De 200x118 mm a 520x356 mm
7,87"x4,64"a20 3/8"x14"
incluido cuadernillo tamaño CD.
- Cosido superior/lateral/esquina:
De I08x118mma297x356mm
6,25x4,64"a11 5/8"x14"
- Cuadernillo acabado en plegadora o guillotina:
De 86x118 mm a 260x356 mm
3,38"x4,64"al0"x14"
incluido cuadernillo tamaño CD.
Recorte máx. 14 mm
GROSOR MÁXIMO DE JUEGO- COSIDO A CABALLETE:
22 hojas, 80 gsm o 20 Ib o grosor equivalente, incluidas cubiertas.
- COSIDO LATERAL/SUPERIOR/ COSIDO ESQUINA
55 hojas, 80 gsm o 20 Ib o grosor equivalente, incluida cubierta (22 hojas
si están plegadas).
JUEGOS POR HORAHasta 4.200 juegos por hora.
DIMENSIONES MÓDULO DE COSIDOLARGO 1147 mm o 45,2"
ANCHO 730 mm o 28,7"
ALTURA 1330 mm o 52,36"
PESO 175 kgo386 Ib aprox.
El adaptador de altura pesa 45 kg. o 99 Ib aprox.
MÓDULO DE PLEGADOLARGO 735 mm o 29"
ANCHO 730 mm o 28,7"
ALTURA 1160 mm o 45,6"
PESO 170 kg o 374 Ib aprox.
MÓDULO DE GUILLOTINADOLARGO 680 mm o 26,7"
ANCHO 730 mm o 28,7"
ALTURA 1160 mm o 45,6"
PESO 210 kg o 463 Ib aprox.
CINTA DE ADMISIÓNLARGO 930 mm o 36,6"
ANCHO 460 mm o 18,1"
PESO 13,5 kg o 30 Ib aprox.
CARACTERÍSTICAS ELÉCTRICAS120VAC,60HZ O 230VAC,50HZ.
- Cosedora: I20VAC,60 Hz,8Amperios o 230VAC, 50 Hz, 5 Amperios
- Plegadora: 120 VAC, 60 Hz, 4 Amperios o 230 VAC, 50 Hz, 3 Amperios
- Guillotina: I20VAC,60 Hz,8Amperios o 230VAC, 50 Hz, 5 Amperios
NIVEL DE RUIDOSuperior a 70 dBA
CALOR RADIANTE- Cosedora: 3140 BTU/h
- Plegadora: 1570 BTU/h
- Guillotina: 3140 BTU/h
